【OpenWrt】可视化配置iStoreOS旁路由配置小记

最近博主入住了新的宿舍，在网络上面也有了新的需求，于是折腾了一下iStoreOS作为旁路由给手机前置的模式。鉴于上次在博客更新的论文通讯引来不少唏嘘，我们还是回归正轨搞点网络相关的吧~

一、背景

最近博主顺利完成了升学，但是由于宿舍位于家属区没有校园网接入，学校装修时只在弱电箱预留了通往每一个房间的网线。考虑到博主这个阶段每天除了睡觉之外在宿舍的时间屈指可数，于是拉了一条最便宜的移动校园宽带，套餐是最长4年的每月39r的校园卡（165G国内流量+100分钟通话）和10r每月的200M宽带。反正学校会相应提供通信补贴，搞一张信号更好的移动卡也是比较实用的。

移动提供的光猫型号是星网锐捷H50G，性能尚可但是没有内置的WiFi，因此加上通往三个房间的网线需要4个有线网口。其中，AP我选择的是华为FTTR子猫K662d，仅需30块即可获得AX3000规格的无线体验。华为K662d的两个网口在检测到上联存在DHCP和网络连入时会自动切换到AP模式，非常适合当做光猫的天线来使用，但是要注意软件版本较早的R22这样使用才不会断网。

这时候你可能会好奇，博主这种喜欢折腾的人怎么会不买路由器直接用光猫拨号呢？这说来呢有四个方面的原因：第一是在宿舍时间太少，花几百软路由意义不大；第二是硬件，除了7981b路由和太乙，还得加一个交换机才够用，而内存太小Tailscale还跑不动；第三是之前的满怀期待被瑞莎A5E浇灭的很透彻，短时间内并不想再碰ARM开发板的软路由。

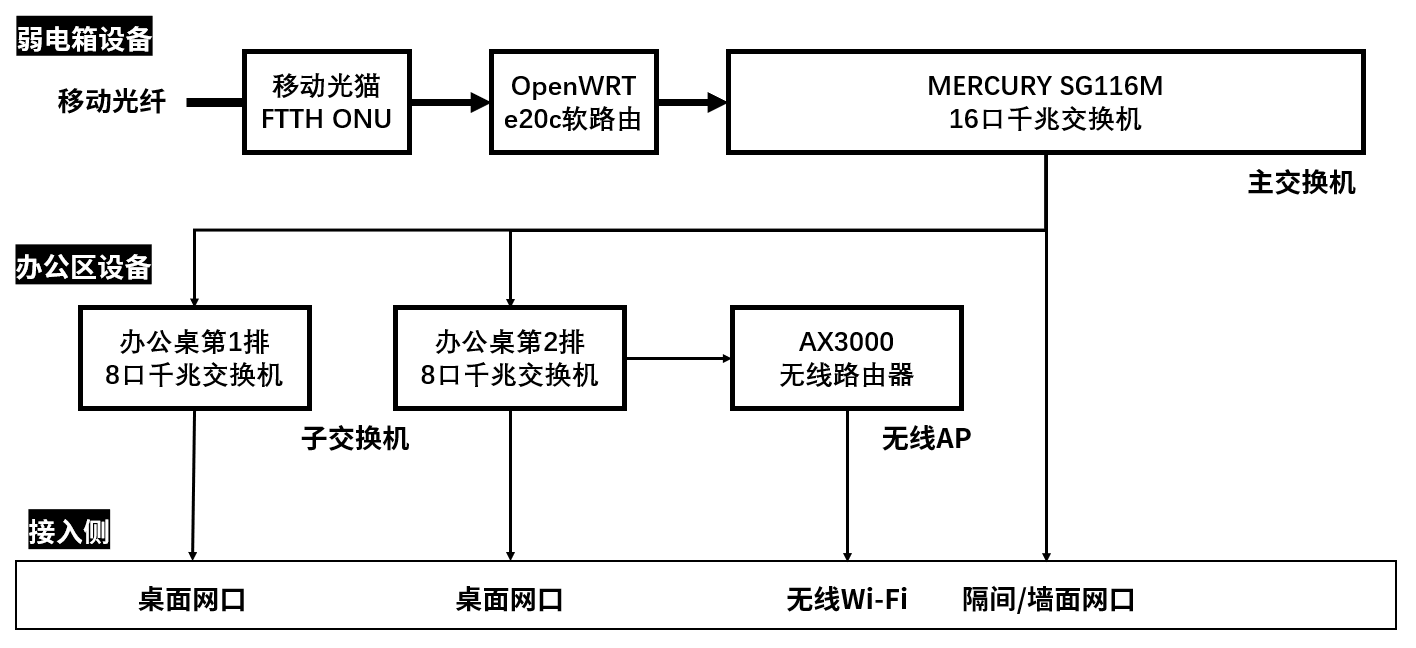

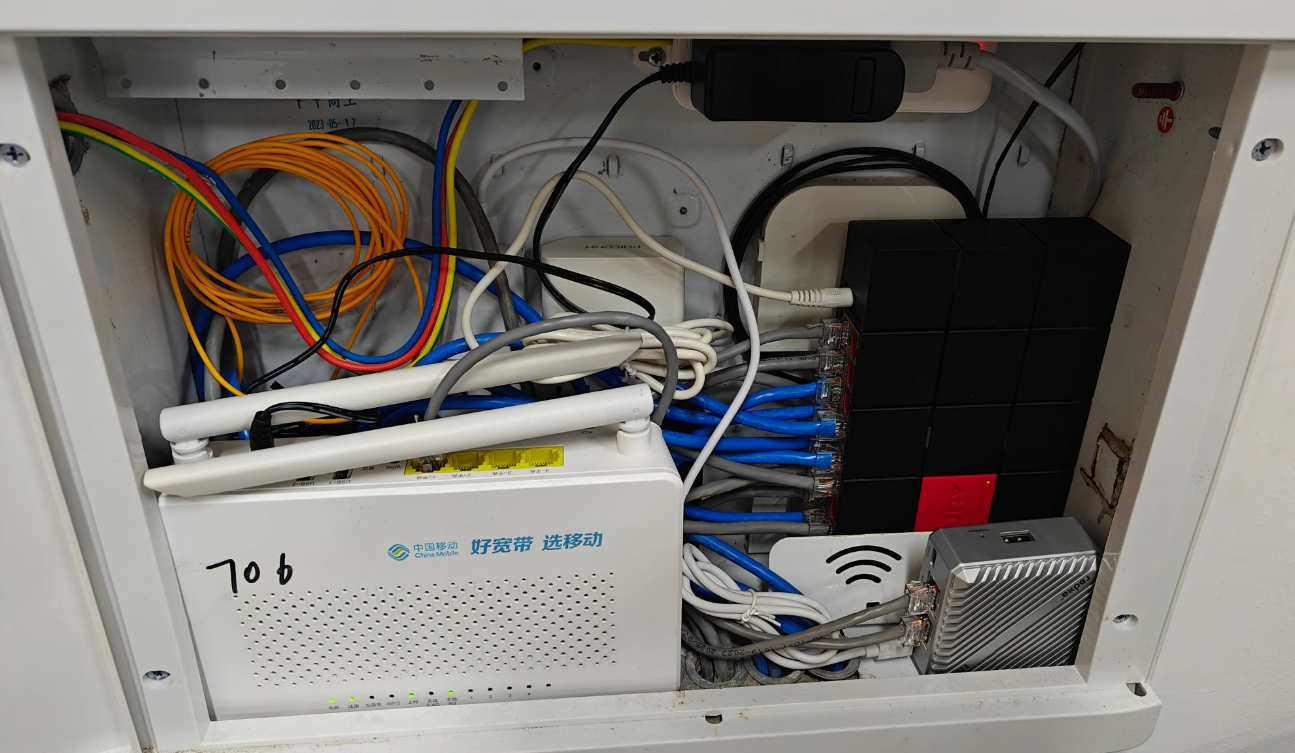

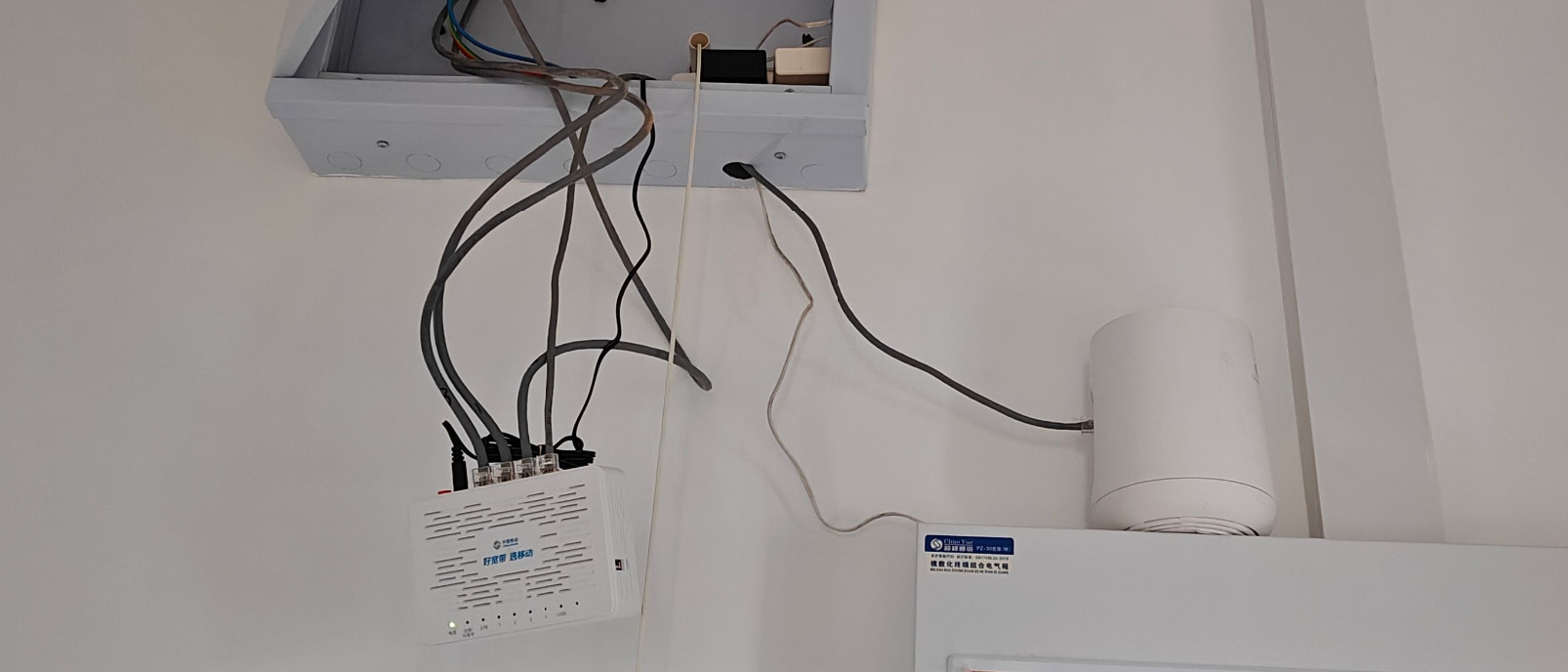

最后一点也是最重要的，我的Radxa E20C拿去硕导位于校外的新办公室了，博主手里现在完全没有适合充当软路由的硬件了。这套组网结构如上下图，主要是做了分流用于接入实验室内网和解决文献访问等问题，总体是较为稳定可靠的。因为与本文无关，就不在此展开赘述了，有兴趣的话我们可以私下交流（博主终于学会了打网线，第一次做弱电箱的规划）。

二、需求

直通光猫联网在电脑上并没有什么明显的影响，毕竟Tailscale和校园网代理等应用挂在后台是无感的，此外还可以简便地添加hosts来实现调试的需求。但换到使用最多的手机上就完全是另一回事了，在没有root的条件下各种网络层面的应用都只能通过系统VPN接口来调起并且互相冲突，让博主这个习惯了呆在软路由下面的人十分不适（尤其是Tailscale APP）。博主的老笔记本常年开机当台式机在用，于是想到在电脑上开一个OpenWrt的虚拟机作为旁路由，主要实现以下需求：

① DHCP：由光猫控制，下发IPv4和IPv6，手机指向旁路由
② DNS：由软路由控制，强制为接入设备的解析并剔除IPv6解析
③ 网络：只处理IPv4，旁路由仅SLAAC从光猫获取IPv6用于打洞
④ 功能：前置Tailscale虚拟组网和学术资源分流代理
⑤ 接入：手机WiFi连接时指定网关和DNS为旁路由

三、实践

虚拟机

OpenWrt有诸多优秀的开发版可供使用，诸如ImmortalWrt（点击前往）和Kwrt（点击前往）等，但是对于单臂路由而言，首次使用时均需编辑/etc/config/dhcp为LAN指定固定IP后才能够进入Web界面进行可视化的管理。而iStoreOS（点击前往）能够智能识别联网模式，从虚拟机启动后即可通过IP访问管理界面，此外还具备简便的在线更新、商店和镜像源切换等便捷功能。因此，博主的最终选择使用iStoreOS作为旁路由的系统。

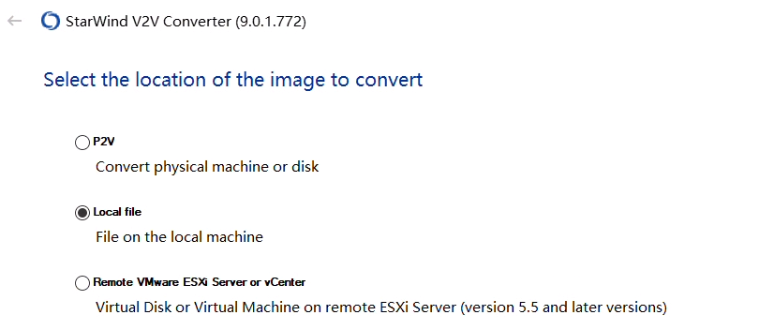

一般情况下OpenWrt的镜像为img格式，我们只需要使用StarWind V2V转换器（点击前往）将其转换为vmdk挂载即可正常开机使用。如图，导入和导出时均选择Local file选项，同时导入选择解压后的img文件、导出选择vmdk文件即可，磁盘类型选择growable。如上图所示，仅需按照正常的虚拟机引导进行创建，如不使用docker给予1c 512M配置即可稳定运行。随后删除先前硬盘并挂载转换而来的vmdk，并将网络适配器设置到桥接的VMnet上。如果不清楚桥接到的网卡是否正确，可以在VMware工具栏的编辑-虚拟网络编辑器中进行查看和修改。

虚拟机的开机自启VMware 17已经支持，不好用的话只需要写一个包含vmrun的bat脚本丢进StartUp文件夹即可。

# Windows开机启动文件夹
# C:\ProgramData\Microsoft\Windows\Start Menu\Programs\StartUp
# 以下为StartVM.bat脚本内容
@echo off
D:\Software\VMware\vmrun.exe start "E:\VM\iStoreOS\iStoreOS.vmx"

# Windows开机启动文件夹

# C:\ProgramData\Microsoft\Windows\Start Menu\Programs\StartUp

# 以下为StartVM.bat脚本内容

@echo off

D:\Software\VMware\vmrun.exe start "E:\VM\iStoreOS\iStoreOS.vmx"

旁路由

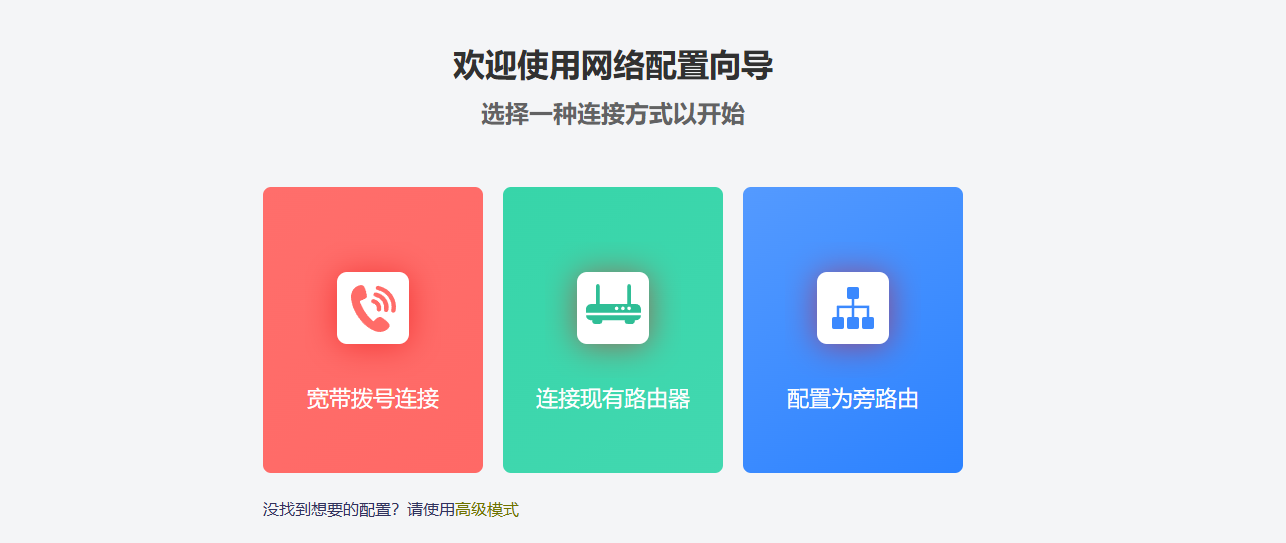

iStoreOS自带的网络向导可以简便地将OpenWrt配置为旁路由模式，仅需按照其流程选择自动配置即可。

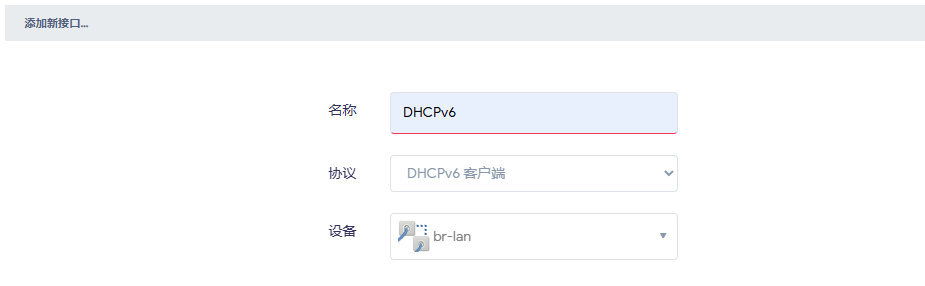

配置完成后，来到网络-接口界面可以看到当前路由器仅有IPv4，并不具备IPv6联网能力。此时，可以通过添加新接口按钮增加一个协议为DHCPv6、设备为br-lan的接口，保存后旁路由即可从光猫拿到IPv6地址。

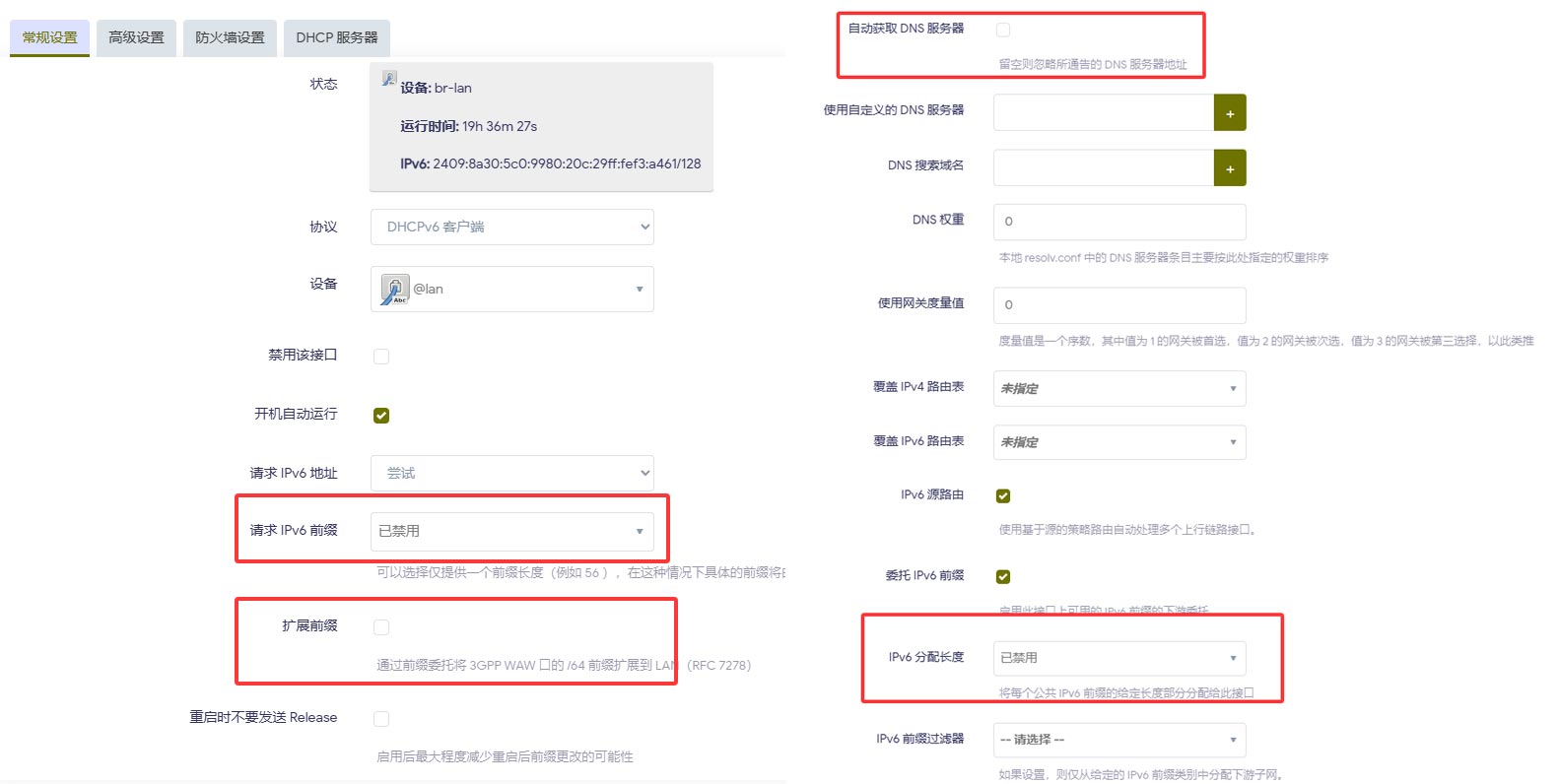

目前DHCPv6有一个普遍存在的问题，宽带的PPPoE定期下线重播时，之前获得的DHCPv6可能尚未超过有效期而释放进而导致IPv6网络不通的情况。我们可以通过修改接口的设置，分别在常规设置与高级设置中取消或禁用下图中的选项，以关闭有状态的DHCPv6而仅通过SLAAC获取无状态的IPv6地址。

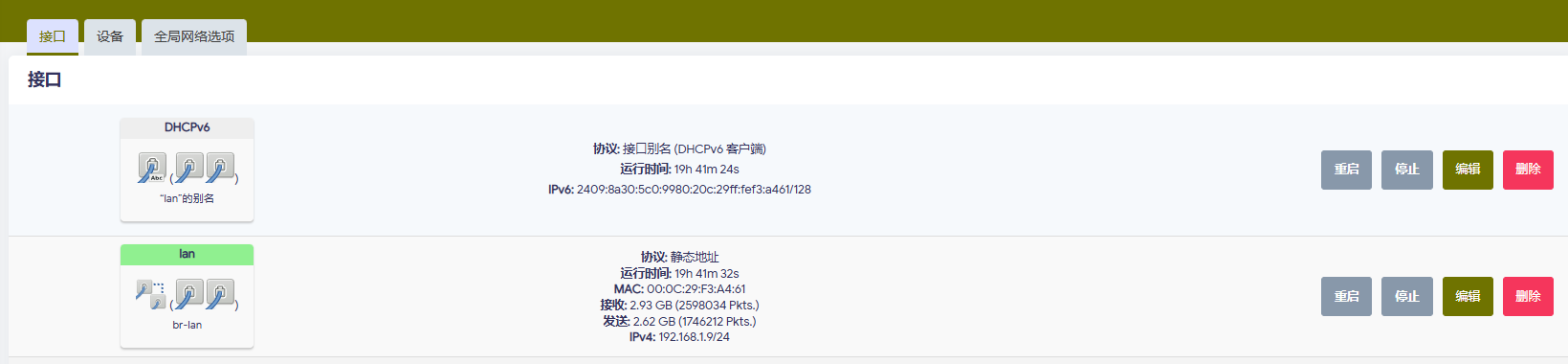

最终效果如下图，至此旁路由自身网络配置完成。

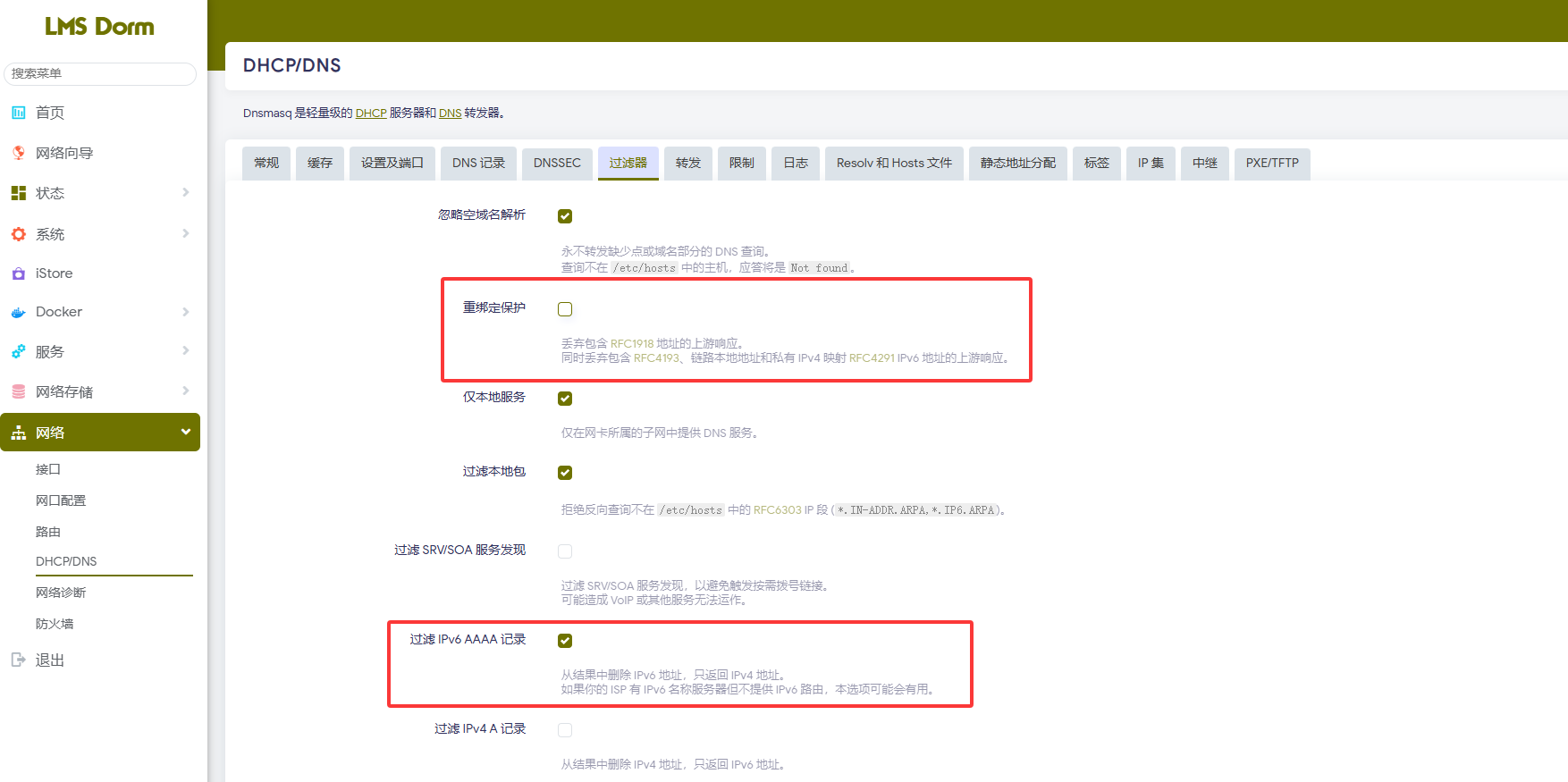

此外，可以在网络中-DHCP/DNS的过滤器中，根据需求取消重定向保护并勾选过滤IPv6 AAAA记录。如此的原因是在博主的配置方案中，终端设备上的IPv6依旧由光猫直接下发，不会经过旁路由。通过禁止IPv6解析，既不影响依赖IPv6的工具直通公网，同时避免解析到v6时访问会绕过旁路由的问题。其余诸如DNS、软件源和插件等iStoreOS均提供了非常友好的向导，可以根据自己需求进行配置。

应用

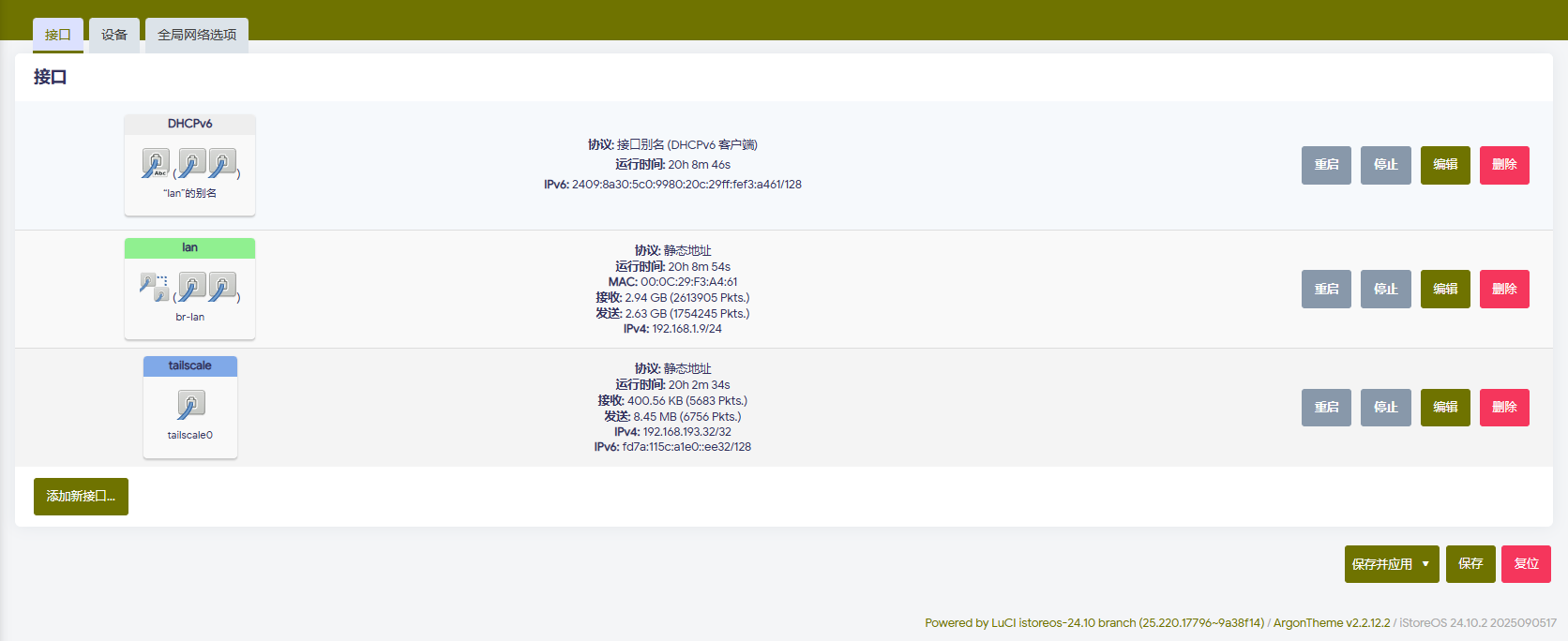

Tailscale的安装和接入不再赘述，其正常运行后我们能够看到一个tailscale0的接口。

最主要的是如图防火墙的设置，转发到和来自的源区需要均包含LAN。

接入

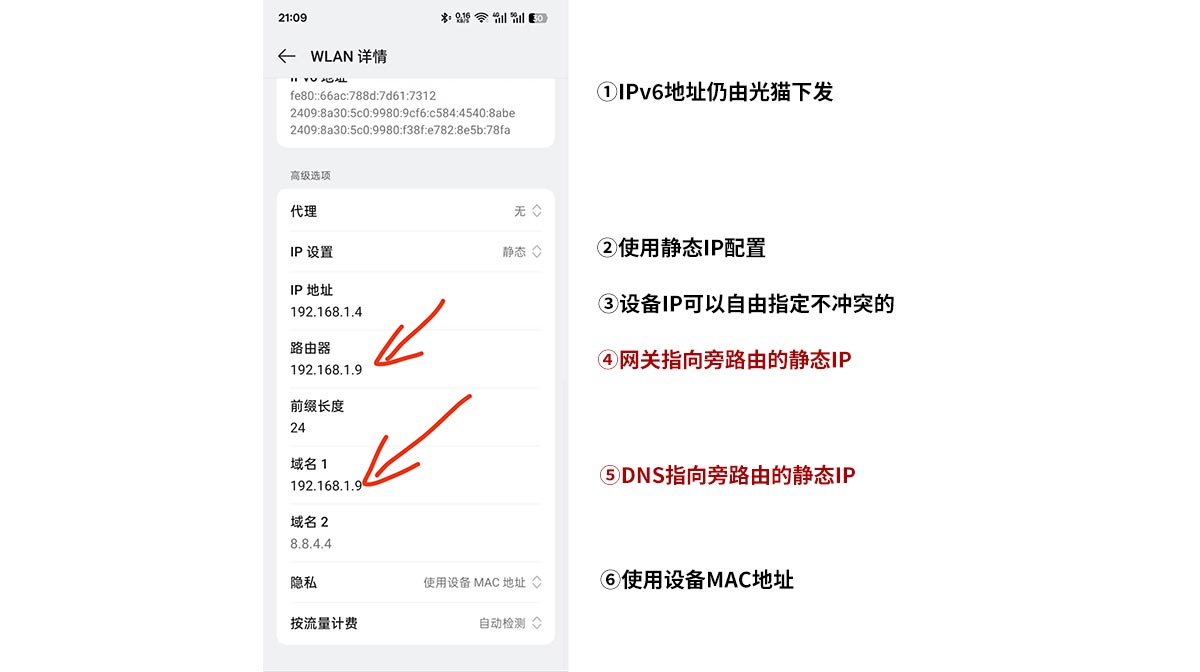

接入的过程非常简单，不管是手机还是电脑，只要在DHCP获得的信息基础上修改网关和DNS指向旁路由即可。接下来，不管是Tailscale的虚拟局域网，还是前置代理的学术资源，抑或是Adguard的DNS过滤均可使用。

在摸索接入过程中，博主发现虽然安卓的WLAN设置虽然有HTTP代理的选项，但是很多应用并不调用系统代理，因此旁路由仍然是解决这一问题的最优选择。另外，一些工具中包含DNS重定向，即强制需要代理的设备使用专用 DNS 服务器功能也应当进行勾选。

四、结语

旁路由的配置方案有很多种，还包括主路由修改DHCP参数到旁路由、主路由关闭DHCP由旁路由下发等无感方案。对博主而言，这些对想要解决的问题无益，就没有继续进行探索了（很大一部分原因是运营商的光猫并没有很多自主权）。

博主也是刚刚接触OpenWrt半年，随手做的小记势必有很多不完美的地方，欢迎大家在评论区指出问题和提出建议~

*原创文章，转载请注明出处
